如何为点焊机选择合适的电源 —— 这是我们几乎每天都会听到的问题。提问者包括工艺工程师、设备工程师，有时甚至是工厂经理。

为什么电源选型让这么多人困惑

为什么这个问题如此受关注？原因很简单：选对了电源，你就能获得稳定的焊接质量、高生产效率和较低的长期运营成本。选错了，就会出现焊点强度不足、飞溅过多、生产周期变慢，更糟的是 —— 整条生产线无法通过客户验收。

更复杂的是，电源选型不仅仅是工艺工程师的决定，它涉及以下多个方面：

•焊接性—— 能否获得完整的焊核熔深和一致的焊核，特别是在镀层材料或多层板焊接时？

•初期投资—— 根据技术不同，电源价格可能相差数倍

•工厂电力容量—— 某些电源会造成较大的电网冲击；老旧工厂可能需要昂贵的电力升级

•长期能源成本—— 对于相同的工作，不同电源每年的电费差异可能达到数千美元

因此，这个决定确实需要工艺、设备甚至设施团队共同参与。让我们从实用的车间视角来逐一介绍主要的电源类型。

六种常见焊接电源及其真实特性

多年来，电阻点焊机主要使用六种电源类型。但如今只有三种仍在新设备中广泛使用。以下按大致的历史顺序介绍。

1. 工频交流电源

这是最基础的类型。输入为两相 380V 交流电，输出也为交流电。优点是结构简单、制造成本低。几十年来，几乎所有电阻焊机都采用这种设计。

但缺点也很严重：电流每秒过零 100 次，因此热量输出是不连续的。这会导致飞溅和焊核不一致。功率因数低，能耗高。

如今，在质量要求较低的非常基础的钣金点焊、缝焊或对焊作业中，仍能看到工频交流电源。但总体而言，它们正在被逐步淘汰。

2. 单相整流电源

这种电源在基础交流变压器的次级侧增加了整流元件，实现半波整流。与纯交流输出相比，电流稳定性略有提升，可焊接材料范围也有所扩大。

但它本质上仍然是交流机型。波形不完整，焊接过程中的热量波动仍然明显。随着更好的技术变得经济实惠，单相整流电源迅速失去市场份额。如今很少有新机器使用它们。

3. 三相次级整流电源

从 1990 年代到 2000 年代初，如果需要非常高的焊接电流 —— 比如超过 50kA—— 三相次级整流电源几乎是唯一实用的选择。它采用三个独立的变压器并联，因此功率可以非常高。次级侧的大型二极管产生全波整流的直流输出。

这些电源在需要焊接厚部件的军事和航空航天应用中表现良好。但它们体积大、重量重、能耗高，且功率因数低。当中频直流逆变技术成熟后，三相次级整流电源很快被取代。如今仅在少数小众应用中可见。

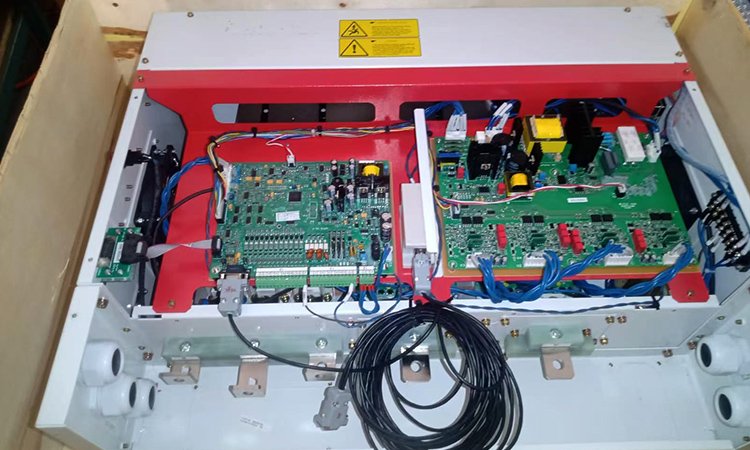

4. 中频逆变直流电源

这是当今使用最广泛的类型，而且有充分的理由。其内部工作流程如下：三相输入→整流滤波为直流→逆变为 1000Hz 交流电→通过中频变压器→再由大功率二极管整流为直流输出。

实际效果包括：

•全波直流输出，几乎无纹波

•毫秒级时序控制（1ms 分辨率）

•电流上升极快 —— 从启动到设定电流不到 2ms

•稳定性极佳，不受电网波动影响

中频逆变直流电源适用于几乎所有电阻焊接工艺：点焊、凸焊、缝焊和对焊。它能很好地处理铝、镀锌钢、不锈钢和高强度钢。

唯一略逊于其他类型的领域是极难的凸焊 —— 例如热成型钢或超高强度钢上的螺母焊接。但对于绝大多数凸焊任务，它的表现都非常出色。

5. 变频交直流电源

这种电源的前端看起来像中频逆变器：三相输入、整流、逆变为更高频率。区别在于变压器仍然是交流变压器，次级侧没有整流模块。因此输出仍为交流方波。

优点是对工厂电网友好 —— 三相输入保持电网平衡，处理重载时不会产生大的冲击。电流上升也相对较快。

缺点：交流输出意味着与直流相比，电流熔深较浅。要焊接厚板或多层板，需要比直流更大功率的电源。而且焊接铜、铝等有色金属较为困难。因此这种类型从未成为主流选择，仅在某些特殊工艺中可见。

6. 电容储能 (CD) 电源

这是一种非常不同的电源。它将能量存储在电容器组中，充电至设定电压，然后在瞬间通过工件放电。峰值电流可达 500kA，但脉冲持续时间非常短 —— 通常仅 5 至 10 毫秒。

优势显而易见：能量极其集中。这使得电容储能电源非常适合凸焊 —— 特别是在热成型钢或超高强度钢等难焊金属上。在这些材料上，中频逆变直流电源通常需要更大的电流和更长的焊接时间才能形成良好的焊核。而电容储能电源在几毫秒内即可完成焊接，热影响区非常小，变形极小。

但局限性也同样明显。电容储能电源不适合标准点焊，因为标准点焊需要更长的加热时间和保压时间。设备成本更高，电容器组使用寿命有限，维护要求也更苛刻。

当今真正重要的三种电源

经过多年的技术演进和市场竞争，三种电源类型主导了新焊机的采购：

给工程师的实用选型建议

如果您正在为新点焊机选择电源，以下是一些经验法则：

大多数情况下，选择中频逆变直流电源。

它在焊接质量、通用性、适度能耗和电网友好性方面提供了最佳组合。除非您有非常特殊的工艺限制，这是性价比最高的选择。

只有同时满足以下两个条件时，才考虑电容储能：

您的工艺主要是凸焊，且材料为超高强度钢、热成型钢或其他难焊金属 —— 且螺母或螺柱相对较大。在这个狭窄的应用范围内，电容储能确实难以匹敌。

工频交流仅在以下情况下才有意义：

预算极其紧张，焊接质量要求低，且您没有未来升级工艺能力的计划。否则，在新机器上避免使用。

您可以放心忽略单相整流和三相次级整流电源。

唯一的例外是，如果您正在维护旧机器，需要为完全相同的电源模块寻找直接替代品。

变频交直流是一个中间选项。

如果您的工厂电网容量非常有限且无法扩容，它可以作为一种解决方案。但在其他条件相同的情况下，中频逆变直流仍然是更好的推荐。

最后一点思考

没有绝对 "最好" 的电源 —— 只有最适合您特定工作的电源。如果您有具体的焊接任务（材料、板材厚度、焊核尺寸、生产周期要求），请将参数发送给我们。我们可以为您进行快速匹配分析。免费，无推销 —— 只是工程师之间的交流。
