点焊作为现代制造业中应用最广泛的连接方法之一，尽管其基本原理已有百年历史，但一直在不断发展。如今，它已不再是仅仅通过时间和电流控制的简单工艺，而是发展成为一个集电气工程、材料科学、自动化、数字控制、人工智能和数据分析于一体的复杂系统。

这一进步的驱动力来自现代工业对更轻、更强、更安全、更节能和更可持续产品的需求，同时还要求降低成本、提高生产率和达到高质量标准。本文深入探讨点焊技术的最新进展和未来趋势，考察其工作原理、历史演变、当前挑战和前瞻性发展。

点焊的基本工作原理

点焊属于电阻焊接工艺家族。其核心思想很简单：当电流通过具有电阻的材料时，就会产生热量。

基本焊接流程

点焊的典型步骤为：

1. 将两块金属板叠放在一起

2. 铜电极将板材紧紧夹紧

3. 大电流通过电极和板材

4. 板材接触区域产生热量

5. 金属局部熔化并形成焊核

6. 电流停止，保持压力，熔融金属凝固

7. 焊接完成，无需填充材料、保护气体或明火

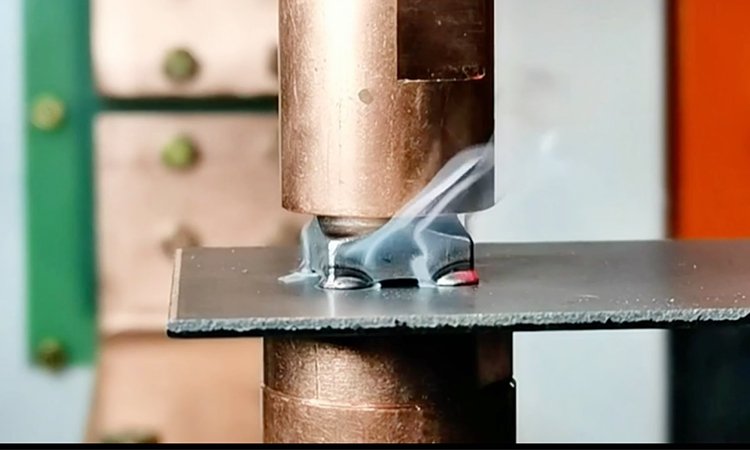

热生成与焊核形成

点焊过程中产生的热量由以下公式决定：

热量 = 电流 ² × 电阻 × 时间

这意味着：

• 电流的微小变化会对热量产生巨大影响

• 界面处的电阻至关重要

• 焊接时间必须精确控制

板材之间形成的熔融区域称为焊核，其大小直接影响焊接强度。

关键工艺参数

点焊质量取决于几个关键参数：

• 焊接电流

• 焊接时间

• 电极压力

• 电极形状与材料

• 板材厚度与材料

• 表面状态（涂层、氧化物、污染物）

现代点焊技术专注于对这些参数的精确控制和实时调整。

点焊在工业制造中的重要性

点焊之所以至关重要，是因为它具备以下优势：

• 生产速度快

• 质量一致性好

• 易于自动化

• 材料浪费少

• 机械连接强度高

汽车制造

汽车车身大量依赖点焊。单辆汽车可能包含 3,000 至 6,000 个点焊。这些焊点必须坚固、一致且可靠，因为它们直接影响车辆安全性。

电气与电池制造

点焊用于连接电池极耳和薄金属部件。精度至关重要，尤其是在锂离子电池生产中。

家电与消费品

家电中的金属外壳、框架和支架依靠点焊确保结构完整性和长使用寿命。

点焊技术的最新发展

从交流到中频直流 (MFDC) 的转变

最重要的技术发展之一是从传统交流电阻焊向 中频直流 (MFDC)焊接系统的转变。

交流点焊的局限性

传统交流系统：

• 产生波动电流

• 控制精度较低

• 电极磨损更严重

• 能耗更高

在焊接先进材料时，这些局限性变得尤为关键。

中频直流 (MFDC) 点焊的优势

中频直流 (MFDC) 系统使用工作在中频（通常约 1,000Hz）的逆变器将交流电转换为直流电。

优势包括：

• 稳定平滑的电流输出

• 精确的热量控制

• 减少电极损耗

• 降低能耗

• 更好的焊接一致性

中频直流 (MFDC) 技术目前广泛应用于汽车和电动汽车制造。

先进焊接控制器与数字控制

现代点焊机使用数字控制器而非简单的计时器。

这些控制器能够：

• 精确控制电流、时间和压力

• 存储多个焊接程序

• 针对不同材料自动调整参数

• 提供实时反馈

数字控制显著提高了可重复性并减少了人为错误。

智能传感器与实时过程监控

传感器已将点焊从 "盲" 工艺转变为数据驱动的工艺。

常用传感器包括：

• 电流传感器

• 电压传感器

• 压力传感器

• 位移传感器

• 温度传感器

这些传感器使系统能够：

• 检测接触不良或错位

• 监控焊核形成

• 识别电极磨损

• 确保质量一致性

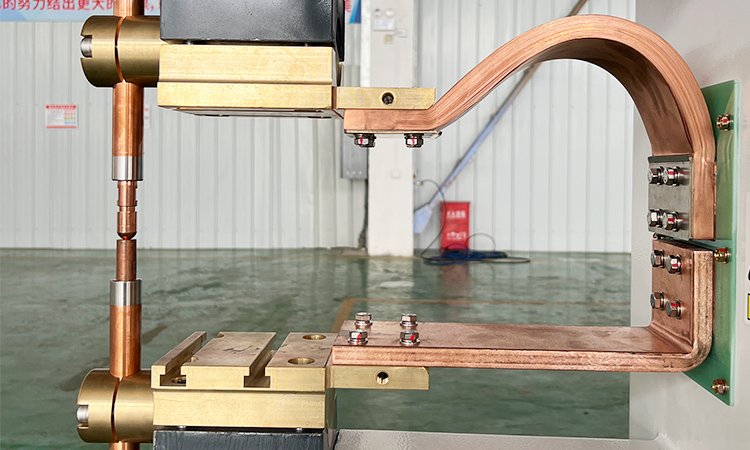

电极技术改进

电极是点焊中的关键组件。

近期的改进包括：

• 先进铜合金

• 涂层电极

• 优化的电极形状

这些发展：

• 延长电极寿命

• 改善热传递

• 减少粘连和污染

更长的电极寿命减少了停机时间和维护成本。

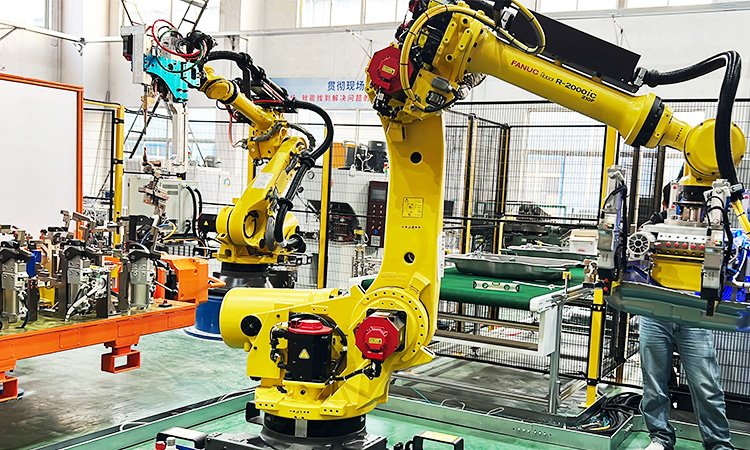

点焊中的工业机器人

机器人彻底改变了点焊，特别是在大批量生产中。

机器人点焊系统提供：

• 极高的精度

• 一致的焊接质量

• 高速度和生产率

• 改善工人安全

机器人每小时可执行数百次焊接而不会疲劳。

机器人柔性制造

现代机器人能够：

• 适应不同的产品设计

• 自动更换焊接工具

• 在复杂的三维路径中工作

这种灵活性对于设计变更频繁的现代生产线至关重要。

协作机器人 (Cobots)

协作机器人 (Cobots)设计用于在人类附近安全工作。

优势：

• 编程简单

• 成本较低

• 占地面积小

• 灵活性高

协作机器人对中小企业特别有用。

人工智能与数据驱动焊接

基于 AI 的质量预测

人工智能系统分析传感器数据以预测焊接质量。

AI 能够：

• 识别薄弱焊点

• 及早发现缺陷

• 减少破坏性测试

这带来了更高的可靠性和更低的检测成本。

用于参数优化的机器学习

机器学习模型从过往焊接中学习并自动调整参数。

这实现了：

• 焊接参数自适应优化

• 材料变化补偿

• 持续工艺改进

视觉系统与图像处理

相机和视觉系统有助于：

• 定位焊接位置

• 检测错位

• 检查焊接表面

基于视觉的系统提高了准确性并减少了人工检查工作量。

先进材料与点焊挑战

高强度钢 (AHSS)

高强度钢 (AHSS)强度更高、重量更轻，但焊接难度更大。

挑战包括：

• 焊接窗口窄

• 开裂风险

• 电极磨损更严重

先进的控制系统有助于克服这些挑战。

铝与轻质合金

铝具有：

• 高导电性

• 低熔点

• 强氧化层

现代点焊采用：

• 更高电流

• 精确控制

• 专用电极

异种材料焊接

未来汽车、LED 显示器等带有其他金属部件的产品通常采用钢、铝和其他材料的组合。

目前正在开发混合焊接方法和自适应控制来解决这一问题。

互联焊接系统

点焊机现在连接到：

• 工厂网络

• 云平台

• 制造执行系统 (MES)

这实现了集中监控和控制。

点焊中的数字孪生

数字孪生是真实焊接系统的虚拟表示。

用途包括：

• 工艺仿真

• 参数优化

• 故障预测

数字孪生减少了开发时间并提高了效率。

预测性维护

维护基于数据而非固定时间表。

预测性维护：

• 减少停机时间

• 预防突发故障

• 延长设备寿命

替代与混合点焊技术

激光点焊

激光点焊提供：

• 高精度

• 低热输入

• 最小变形

它是电子和电池制造的理想选择。

超声波点焊

超声波焊接使用振动而非热量。

优势：

• 无熔化

• 材料损伤最小

• 适用于导电材料

混合焊接技术

混合方法将电阻焊与激光或其他能源相结合，以提高连接质量。

能效与可持续性

节能降耗

现代系统采用：

• 更短的焊接周期

• 高效功率转换

• 智能能源管理

这降低了能耗和成本。

环境影响

点焊支持可持续制造，因为：

• 无需填充材料

• 产生的废物最少

• 使用可回收材料

挑战与局限

尽管取得了进步，挑战仍然存在：

• 投资成本高

• 需要熟练劳动力

• 系统集成复杂

• 材料变异性

应对这些挑战需要教育、培训和持续创新。

点焊技术的未来趋势

自主焊接系统

未来系统将：

• 自优化参数

• 自动诊断故障

• 最少需要人工监督

更深度的 AI 集成

AI 将成为以下方面的核心：

• 质量保证

• 过程控制

• 制造智能

更强的材料适应性

未来点焊将处理：

• 多材料结构

• 先进复合材料

• 新型轻质合金

以人为本的自动化

技术将取代人类，而是：

• 支持熟练工人

• 提高安全性

• 减少体力劳动

结论

在电力电子、传感器、机器人、人工智能和数字互联技术进步的推动下，点焊已从简单工艺发展成为智能集成系统。随着行业对更轻、更高质量和更可持续生产的需求，点焊将通过变得更智能、更自动化并深度融入数字制造而继续发挥重要作用 —— 它不仅是一种传统方法，更是未来工业生产的关键使能技术。
