在家电领域，冷凝器无处不在。冰箱和空调都依赖它作为热交换的核心部件。冷凝器主要分为两大类：翅片式和丝管式。本文重点介绍丝管式冷凝器——具体而言，是邦迪管与钢丝之间的焊接工艺。

1、结构：邦迪管 + 钢丝

丝管式冷凝器由邦迪管（直径4.6–10.6?mm）和钢丝（直径1.0–1.5?mm）组成。窄版宽度通常在500?mm以内，宽版可达1300?mm，长度一般在2300?mm以下。

需要焊接到管子上的钢丝数量非常多。大多数制造商采用多丝焊接——一次焊接多根钢丝。常见的焊机类型有三种：

•单头焊机——一个焊头沿工件移动。

•龙门式焊机——两个或四个焊头，工件在其下方移动。

•编织式（织机式）焊机——多个焊头夹紧并焊接，同时工件向上移动。

随着焊接工艺和电源技术的进步，市场上主要采用龙门式和编织式两种机型。以下是它们在实际生产中的对比。

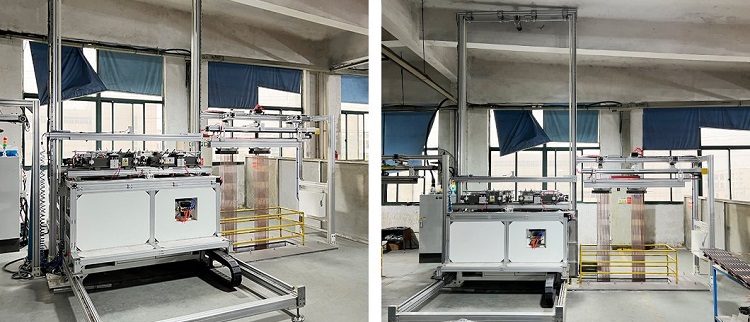

2、龙门式冷凝器焊机——结构简单但人工成本高

龙门式焊机采用桥式结构，通过伺服驱动实现工件定位。通常配备两台或四台电源（工频交流或中频直流），以及两个或四个同时下压的焊头。一般需要两名操作人员。

工作原理：

一名操作人员将邦迪管放置到工装夹具上。另一名操作人员使用简易吸盘工具从料箱中取出钢丝，然后将钢丝摆放到定位槽中。伺服系统逐步移动工装夹具，焊头依次下压焊接。

优点：

•设备结构简单

•便于更换工装夹具以适配不同产品

缺点：

•需要两名操作人员

•体力劳动强度大——持续上下料

•效率低——约30板/小时（针对2米产品）

•高度依赖操作人员技能——如果操作人员经验不足，产量和焊接质量都会急剧下降

•占地面积大——约16?m²

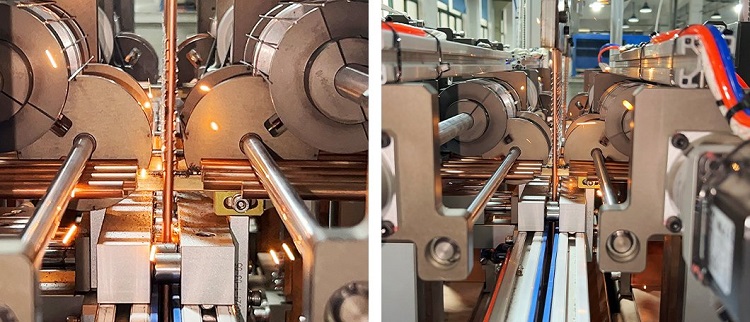

3、编织式（织机式）冷凝器焊机——速度更快、更清洁、人工更少

这种设备的设计类似于织机：工件快速向上移动，同时多个电极从前后两侧夹紧。它采用中频逆变直流电源——能效更高、焊接质量稳定，且能很好地适应当今更薄的管壁厚度。

工作原理：

仅需一名操作人员。操作人员将邦迪管挂到工装夹具上。管子自动横向移动进入焊接区域。钢丝自动送料。多个焊头同时夹紧并焊接，工件向上移动实现高速焊接。

优点：

•人工劳动量低——操作人员只需挂放邦迪管

•效率高——47板/小时（针对2米产品）

•占地面积小——仅10?m²

•逆变直流电源确保焊接质量稳定

相对于欧洲编织式焊机的设计改进

在一些老式欧洲设备上，钢丝送料机构采用倾斜滑槽，容易发生卡料或送料错误。我们对此进行了改进，采用旋转送料台——一种双轮自动旋转设计，可高速运行。它包含钢丝存在检测和多送剔除功能，因此在快速循环过程中可实现可靠送料，不会出现钢丝重叠或漏送的情况。

4、总结

如果您正在建设或升级丝管式冷凝器生产线，选择取决于产量和人工成本。龙门式焊机适用于产量极低或人工成本极低的情况，但对于当今大多数车间而言，编织式焊机能够提供更高的产量、更低的运营成本，并大幅减轻操作人员的疲劳度。

如果您因为老式设计中存在的送料问题而一直回避编织式设备——旋转送料台方案已基本解决了这个问题。

5、我们的产品——以及它对您车间的重要性

在杏盛（Agera），我们同时生产龙门式和编织式冷凝器焊机。但说实话，如今我们的大多数客户都直接选择编织式设备——原因您刚刚已经了解：产量更高、人工更少、占地面积小得多。

我们当前的编织式机型配备：

•中频逆变直流电源（节能、稳定，且对薄壁管友好）

•旋转送料台送丝机构——即使全速运行也不会再出现卡料或漏丝问题

•单人操作设计——一人挂放邦迪管，其余全部自动化

•循环节拍——2米产品每小时47板

龙门式焊机仍然可供产量极低或需要频繁换型、追求最大灵活性的车间使用。但如果您每天生产超过20–30板，编织式焊机将很快收回成本。

6、想了解它如何适配您的生产线吗？

请将您的产品尺寸（管长、钢丝直径、板宽）和目标日产量发送给我们。我们将回复一份简单的单页对比方案——免费，无推销。只是工程师的专业解答。
